Для чего нужны 3-х и 4-х ходовые клапана
3-х, 4-х ходовой клапан используется для защиты твердотопливного котла от низкой температуры воды, возвращающейся в котел. При эксплуатации твердотопливного котла, иногда, на внутренних стенах возникают потеки в виде конденсата и смолы. Для этого важным является поддержание минимальной разницы температуры теплоносителя между подающим и возвратным патрубком. Котел должен бать подключен таким образом, чтобы независимо от требуемой низкой температуры радиаторов, либо теплого пола, температура на возвратном патрубке была не ниже 65°-75°С. Предлагаемым вариантом для решения этой задачи является использование 4-х ходового, 3-х ходового смесительного вентиля, либо укомплектованного модуля Laddomat,

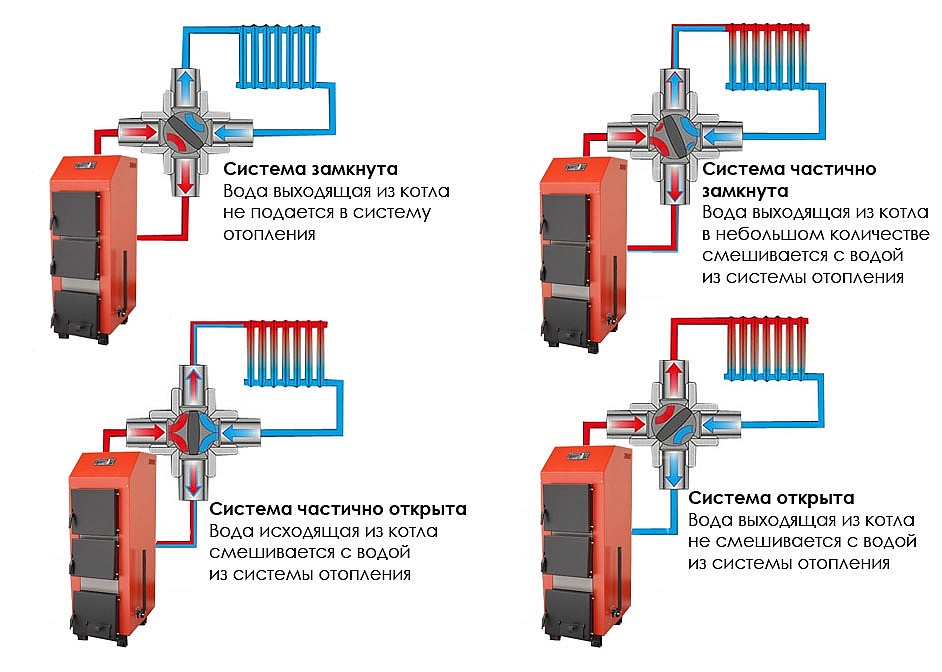

3-x 4-х ходовой клапан разделяет систему на два контура: контур котла и контур радиаторов. С помощью этого вентиля можем держать температуру в котле выше температуры радиаторов. Управляется данный 3-x, 4-х ходовой клапан командоконтроллером и сервоприводом. Недостаток использования такого клапана - при использовании в открытой системе отопления необходимо установить так, чтобы вода через него проходила самотеком. В случае, если котел установлен в подвальном помещении, а отапливаются верхние этажи, то эта проблема пропадает.
Этот клапан есть 2-х типов это механический и термостатический . Механический управляется вручную, или сервомотором с автоматикой. Термостатический сам открывается и закрывается при достижении температуры, в зависимости от того какой установлен патрон.
Работа котла без термостатического клапана
Простая система отопления с котлом и без термостатического клапана. В такой системе, происходит конденсация паров. Холодная вода возвращается к котлу вызывая появление агрессивного конденсата на теплообменных поверхностях котла. Этот конденсат содержит продукты сгорания, которые могут быть очень агрессивны, а именно, когда древесина или твердое топливо сжигается, в результате чего появляется смола - загрязнение теплообменных поверхностей котла и их коррозии. Загрязненные поверхности теплопередачи ухудшаются, по существу, КПД котла и котел скоро будет подвержен коррозией.
Работа котла с TSVB или veXve термостатическим смесительным клапаном
Система отопление с использованием термостатического смесительного клапана. Термостатические смесительные клапаны смешивают холодную обратную воду из системы отопления с горячей водой на выходе из котла. Это позволяет прогреть весь корпус котла (теплообменных поверхностей) до более высокой температуры, при которой конденсация не происходит, таким образом, продлевает срок службы и увеличить КПД котла.
Работа котла с TSVB или veXve термостатическим смесительным клапаном и аккумулирующим баком
Отопление с помощью термостатического смесительный клапан TSVB и акумулирующим баком. Горячая вода нагревается резервуар, который хранит тепло системы отопления, который поставляет только необходимое количество теплоносителя для отопления здания. Это предотвращает перегрев объекта и выбрав соответствующего объема резервуар с использованием смарт-регулирования можно добиться почти такой же тепловой комфорт, как и импульсный источник питания (газовые котлы, LTO, электрические котлы, и т.д.). В этом случае источник всегда работает на номинальных параметров, таким образом, эффективно, насколько это возможно, приносит не только большую экономию расходов на отопление, но и значительно продлевает срок службы котла.
