Зачем нужен узел подмеса
Твердотопливный котёл «любит» тёплую обратку. Если в котёл постоянно приходит холодная вода (40–45 °C), образуется конденсат, сажа, смолы — ресурс падает, расход растёт.
Термостатический (трёхходовой) клапан делает подмес: смешивает горячую подачу с холодной обраткой и держит обратку тёплой (обычно 55–65 °C).
Так котёл быстрее выходит в режим, работает стабильнее и дольше. Посмотреть доступные модели и цены: раздел «Термостатические клапаны» на КПДшоп. kpdshop.ru
Пример для защиты от «холодной обратки»: Herz TEPLOMIX — заводская уставка 60 °C, рассчитан как раз на ТТ-котлы.
3 типовые схемы

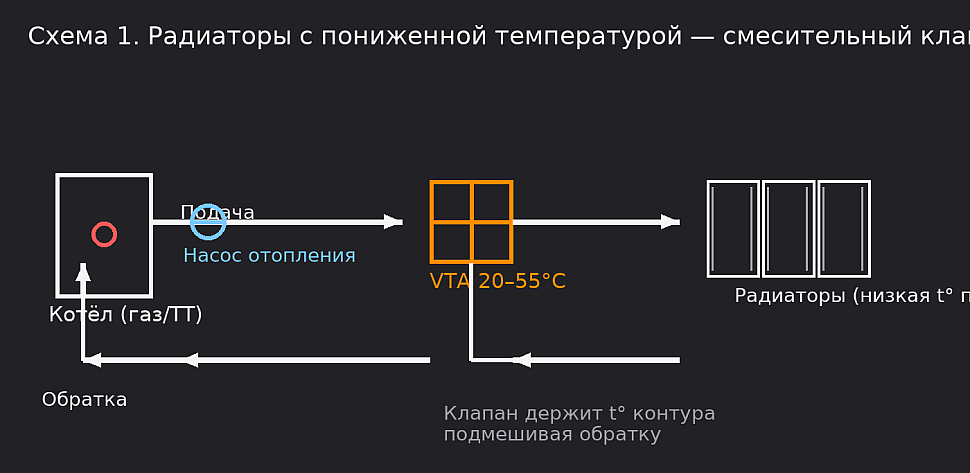

1) Радиаторы + смесительный клапан VTA (комфорт на подаче)
Когда радиаторам нужна более низкая и стабильная температура (например, 35–50 °C), ставят термостатический смесительный клапан на ветвь радиаторов. Он смешивает горячую подачу с обраткой и выдаёт в контур «мягкие» 40–45 °C. Удобно для детских комнат, межсезонья или тёплых полов без отдельного коллектора. Пример серии - ESBE VTA 372 (20–55 °C). kpdshop.ru
Как это выглядит: котёл → подача → VTA → радиаторы → обратка → обратно в котёл. Клапан по температуре сам «дольёт» горячего столько, сколько нужно.

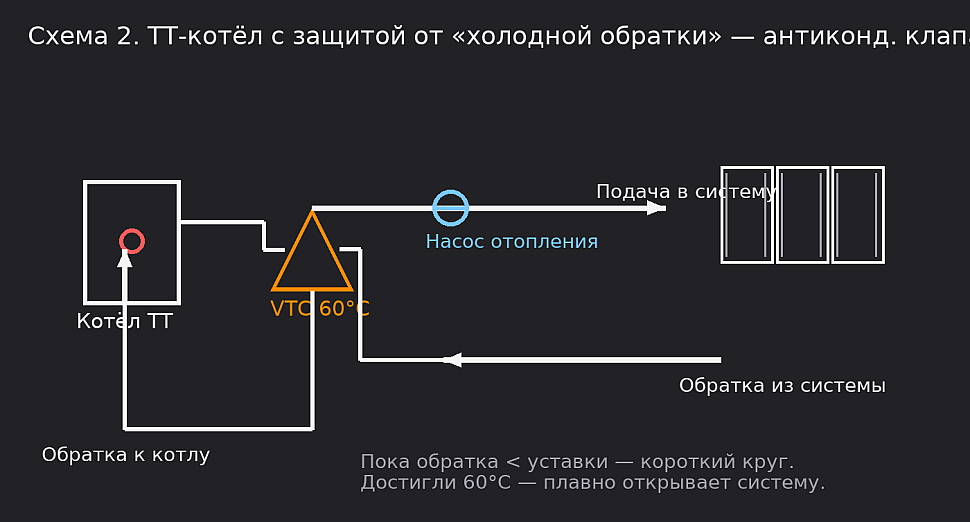

2) ТТ-котёл + защита «холодной обратки» (узел байпаса)
Здесь цель держать обратку не ниже 55–65 °C. Ставится трёхходовой термостатический клапан типа VTC (или аналогичный «антиконденсационный»). Пока обратка холодная - клапан гоняет воду по короткому кругу (подача ↔ обратка). Как только обратка прогрелась до уставки (скажем, 60 °C) - клапан постепенно открывает систему, подмешивая тепло в радиаторы. Типовой пример - Herz TEPLOMIX DN 32, 55-63°С. kpdshop.ru
Эффект: котёл быстрее выходит на режим, меньше конденсата и сажи, выше КПД и ресурс.

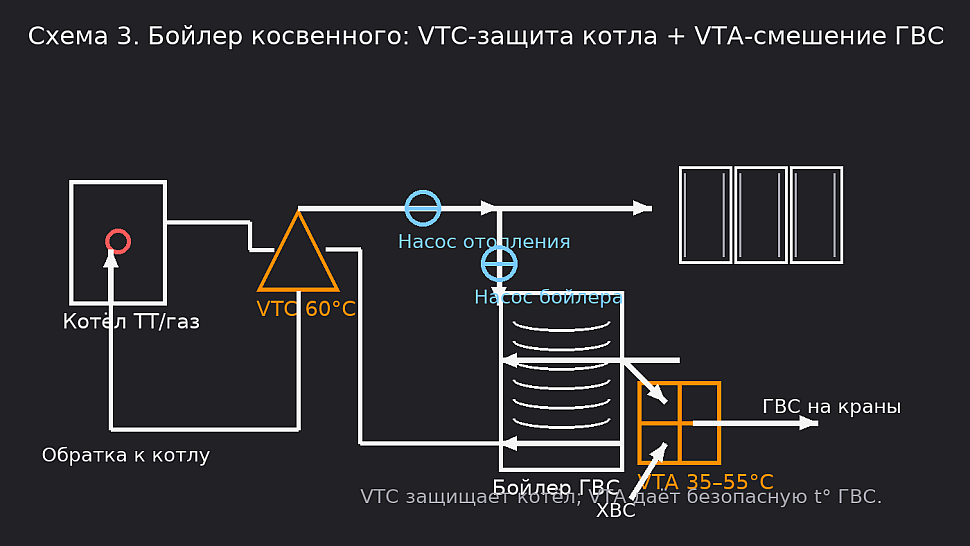

3) Бойлер косвенного нагрева (приоритет ГВС)
В узле бойлера часто применяют термостатический клапан на смешение (чтобы на краны шла стабильная температура, например, 45–50 °C) и «антиобратка» на котле, чтобы сам котёл не работал в конденсации, пока греет бойлер. Для смешения ГВС серии CALIS; для защиты котла TSV. Смотрите позицию по диаметрам и температурным уставкам в вашем каталоге. kpdshop.ru+1
Как подобрать (простая памятка)
- Задача.
- Нужна защита котла от холодной обратки → берите TEPLOMIX (типовая уставка 60 °C). kpdshop.ru
- Нужна стабильная температура контура (радиаторы, ГВС) → берите VTA/смесительный с диапазоном уставки 20–55 °C, 35–60 °C и т.д. kpdshop.ru
- Уставка/диапазон температуры.
- Для ТТ-котла: 60 °C (часто оптимум).
- Для радиаторов/ГВС: выбирайте диапазон по требуемой температуре (например, 20–55 °C).
- Диаметр и Kvs.
- Диаметр подбираем под трубу/резьбу узла (1", 1¼", 1½" и т.д.).
- Kvs должен пропустить ваш расчётный расход; если сомневаетесь - ориентируйтесь на рекомендации в карточке или напишите нам.
- Бренд/конструкция.
- Популярные решения в наличии: ESBE VTC/VTA, HERZ Teplomix, Regulus TSV - смотрите в разделе. kpdshop.ru
Частые ошибки монтажа
- Клапан «не туда» развернули. У термоклапана есть A/B/AB - строго смотрите стрелки и схему на корпусе.
- Нет байпаса на защите котла. Узел VTC должен обеспечивать короткий круг до прогрева обратки. kpdshop.ru
- Неправильная уставка. Для ТТ-котлов уставка слишком низкая → всё равно конденсация; слишком высокая → «долго не пускает» систему.
- Перепутан тип клапана. VTA (смешение на контур/ГВС) ≠ VTC (антиконденсация котла).
- Нет места под сервис. Оставляйте доступ к клапану и термоголовке/картриджу.
Куда класть датчик и на какую температуру ставить (FAQ)
На какую t° ставить для защиты котла?
Чаще 60 °C - это компромисс между скоростью выхода на режим и защитой от конденсата. Для некоторых систем подойдёт 55–65 °C. Проверьте уставку в карточке конкретной модели (например, VTC511 60 °C). kpdshop.ru
Где ставить датчик/термобаллон?
У большинства термостатических клапанов датчик встроен. Если у вас клапан под выносной датчик - ставьте на обратку перед входом в котёл (чтобы он «видел» реальную температуру обратки) или по схеме в описании клапана.
Можно ли одним клапаном решить всё?
Для защиты котла - антиконденсационный. Для стабильной подачи на радиаторы/ГВС - смесительный (VTA). Нередко в системе оба: Teplomix у котла и Calis на контуре/бойлере. kpdshop.ru+1
Подойдёт ли Herz Teplomix?
Это тоже термостатический смесительный узел с подмесом (есть версии с байпасом). Смотрите DN и температурный диапазон в карточке, чтобы не «задушить» расход. kpdshop.ru
Где посмотреть и как заказать
- Категория «Термостатические клапаны» - все доступные серии (ESBE, HERZ, Regulus и др.). kpdshop.ru
Нужна помощь с подбором? Напишите нам диаметр труб, тип котла (мощность) и желаемую температуру на контуре - подберём клапан по диаметру/температуре и укажем аналог, если нужной версии нет в наличии.
