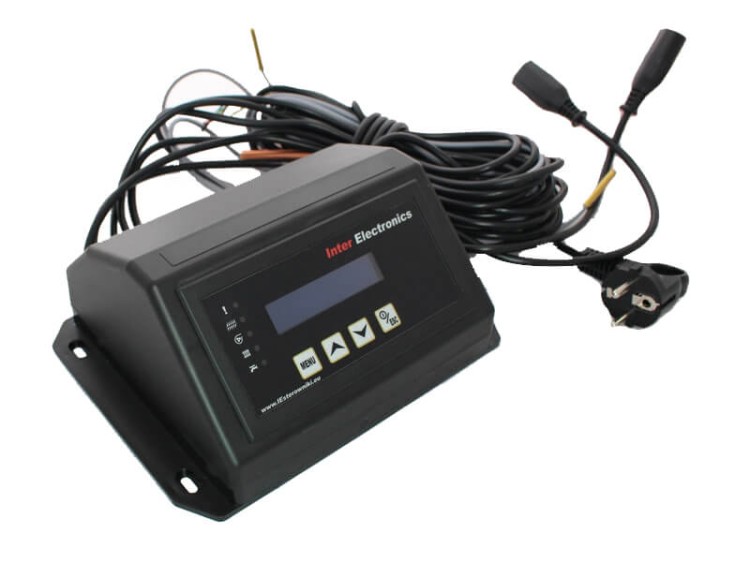

Контроллер IE70v2 для котлов с автоматической подачей

Принцип действия контроллера для котла IE-70

Контроллер IE-70 предназначен для шнековых и поршневых механизмов подачи топлива (горелок) и насосы систем центрального отопления (ЦО) и горячего водоснабжения (ГВС).

Основная функция этого устройства заключается в обеспечении оптимальной работы котла путем регулирования подачи топлива и работы вентиляторов, что способствует поддержанию стабильной температуры и обеспечению безопасности эксплуатации оборудования.

Основные параметры и функции контроллера IE-70

Тип шнека Этот параметр позволяет пользователю выбирать между двумя основными типами шнековых механизмов: **червячным** и **поршневым**. Кроме того, существует возможность полностью отключить шнек, если в работе котла используются ручная подача топлива, аварийный режим.

Заводской настройкой является использование **червячного шнека**, однако пользователь может изменять эту установку в соответствии со своими потребностями.

Цикл шнека Данный параметр отвечает за регулирование времени работы шнекового механизма. В случае использования **поршневого шнека** это время соответствует одному полному циклу движения поршня, тогда как для **червячного шнека** оно указывает на период, необходимый для совершения полного оборота винта.

Подключение комнатного термостата При наличии подключения комнатного термостата данный параметр следует активировать. Термостат позволяет отслеживать температуру внутри помещения и автоматически регулировать работу насосов системы отопления и ГВС в зависимости от текущих температурных условий.

Датчик крышки Данная функция предназначена для мониторинга состояния крышки топливной емкости. Она отслеживает время, в течение которого крышка остается открытой, и сигнализирует об этом, если превышен установленный лимит. Это мера предосторожности, направленная на предотвращение возможного возгорания топлива.

Подключение контроллера IE-70 к системе отопления

Подключение всех устройств к контроллеру должно выполняться в соответствии с обозначениями на корпусе. Важно соблюдать допустимые нагрузки на подключаемые устройства:

• Суммарная мощность подключенных приемников не должна превышать 500 Вт.
• Максимальная нагрузка на один канал — 200 Вт.

Важно: Перед выполнением любых операций по подключению или отключению устройств, подключенных к контроллеру, обязательно отключите питание.

Функциональные возможности автоматики для котлов IE70v2

• Двойная система защиты от перегрева: Первая система отключает вентилятор и механизм подачи топлива при температуре выше 85°C с включением звуковой сигнализации. Вторая система использует дополнительный термический датчик, который отключает вентилятор при температуре 90°C, предотвращая закипание воды в котле.
• Защита от возгорания топлива в шнеке: Датчик температуры в трубе шнека активирует защитные функции при температуре выше 50°C, включая вентилятор и механизм подачи топлива для удаления жара.
• Функции "АНТИ СТОП" и "АНТИ МОРОЗ": Защита циркуляционного насоса от простоя в летний период и предотвращение замерзания системы отопления.

Дополнительные опции и настройки контроллера IE70v2

• Подключение комнатного термостата и дополнительных датчиков: Возможность подключения датчиков позиционирования поршня, срыва шплинта и открывания крышки резервуара для топлива.
• Режимы работы насосов: Настройка приоритета насоса ГВС, летнего режима и полного отключения насоса ГВС.
• Температурные настройки: Диапазон регулировки температуры включения насосов от 10 до 80°C, регулировка гистерезиса котла от 1 до 10°C.
• Измерение расхода топлива: Контроллер подсчитывает количество использованного топлива за последние 24 часа, помогая оценить эффективность работы системы.

Основные преимущества и характеристики автоматики для пеллетных котлов IE70v2

• Высокое качество и надежность: Качественная сборка и надежные компоненты.
• Простота настройки и широкий функционал: Интуитивно понятное меню и множество полезных функций для максимального КПД.
• Управление нагнетательной турбиной и насосами отопления: Эффективное распределение тепла и горячей воды.
• Функции защиты: Две встроенные системы защиты от аварийных ситуаций и дополнительные датчики для повышения безопасности.
